电力电缆
电力电缆 :
■执行标准
GB/T12527-2008
■用途

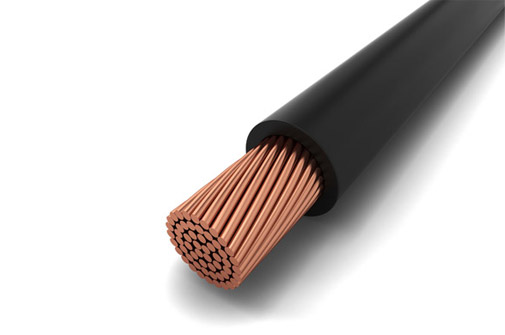

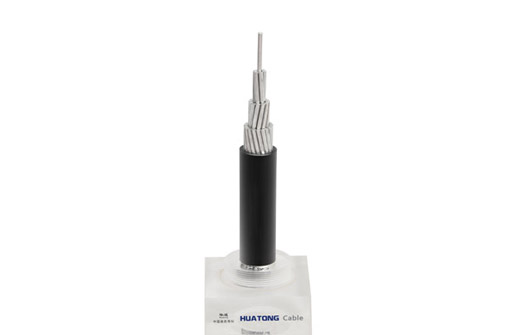

本产品适用于交流额定电压1kV及以下,作为架空电力线路 用铜芯、 铝芯或铝合金芯耐候性聚氯乙烯(PVC)、聚乙烯(PE)和交联聚乙烯(XLPE)绝缘型架空电缆
■使用条件
- 额定电压U0/U为0.6/1kV.
- 电缆导体的长期允许工作温度,PVC及PE绝缘应不超过70℃;XLPE绝缘应不超过90℃
- 电缆的敷设温度应不低于-20℃
- 电缆的允许弯曲半径:电缆的外径D小于25mm者,应不小于4D;电缆的外径D大于或等于25mm的,应不小于6D.
■型号及名称
型号用字母的含义:JK-架空用系列 LH-铝合金 YJ-交联聚乙烯绝缘 L-铝 Y-聚乙烯绝缘
■型号足额和结构及表示的产品名称
型号 | 名称 | 主要用途 | ||||||
JKV-0.6/1 | 额定电压0.6/1kV铜芯聚氯乙烯绝缘架空电缆 | 架空固定敷设、引户线 | ||||||
JKLV-0.6/1 | 额定电压0.6/1kV铝芯聚氯乙烯绝缘架空电缆 | |||||||
JKLHV-0.6/1 | 额定电压0.6/1kV铝合金芯聚氯乙烯绝缘架空电缆 | |||||||
JKY-0.6/1 | 额定电压0.6/1kV铜芯聚乙烯绝缘架空电缆 | |||||||
JKLY-0.6/1 | 额定电压0.6/1kV铝芯聚乙烯绝缘架空电缆 | |||||||
JKLHY-0.6/1 | 额定电压0.6/1kV铝合金芯聚乙烯绝缘架空电缆 | |||||||
JKYJ-0.6/1 | 额定电压0.6/1kV铜芯交联聚乙烯绝缘架空电缆 | |||||||
JKLYJ-0.6/1 | 额定电压0.6/1kV铝芯交联聚乙烯绝缘架空电缆 | |||||||
JKLHYJ-0.6/1 | 额定电压0.6/1kV铜芯交联聚乙烯绝缘架空电缆 |
■单芯1KV架空绝缘电缆结构重量
序号 |
芯数×标称截面 | 电缆计算外径 | 计算重量 /kg/km | |||||
|
mm2 |
mm |
JKV | JKLV | JKY | JKLY | JKYJ | JKLYJ |
1 | 1×16 | 8.0 | 189.3 | 80.2 | 163.3 | 68.1 | 163.3 | 68.1 |
2 | 1×25 | 9.4 | 278.9 | 112.3 | 274.4 | 107.1 | 274.4 | 107.1 |
3 | 1×35 | 11.0 | 393.6 | 157 | 371.2 | 142.4 | 371.2 | 142.4 |
4 | 1×50 | 12.3 | 537.2 | 207.4 | 501.7 | 193.1 | 5011.7 | 193.1 |
5 | 1×70 | 14.1 | 753.2 | 280.2 | 708.9 | 259.7 | 708.9 | 259.7 |
6 | 1×95 | 16.5 | 1018.6 | 378.4 | 958.2 | 349.1 | 958.2 | 349.1 |
7 | 1×120 | 18.1 | 1226.1 | 464.4 | 1180.8 | 420.8 | 1180.8 | 420.8 |
8 | 1×150 | 20.2 | 1299.8 | 482.1 | 1464.8 | 522.1 | 1464.8 | 522.1 |
9 | 1×185 | 22.5 | 1996.4 | 720 | 1816.8 | 647 | 1816.8 | 647 |
10 | 1×240 | 25.6 | 2803.2 | 936.8 | 2375.5 | 848.1 | 2375.5 | 848.1 |
■2.4芯1KV架空绝缘电缆结构重量
序号No. |
芯数×标称截面 | 电缆计算外径 | 计算重量 /kg/km | |||||
|
mm2 |
mm |
JKV | JKLV | JKY | JKLY | JKYJ | JKLYJ |
1 | 1×16 | 8.0 | 189.3 | 80.2 | 163.3 | 68.1 | 163.3 | 68.1 |
2 | 1×25 | 9.4 | 278.9 | 112.3 | 274.4 | 107.1 | 274.4 | 107.1 |
3 | 1×35 | 11.0 | 393.6 | 157 | 371.2 | 142.4 | 371.2 | 142.4 |
4 | 1×50 | 12.3 | 537.2 | 207.4 | 501.7 | 193.1 | 5011.7 | 193.1 |
5 | 1×70 | 14.1 | 753.2 | 280.2 | 708.9 | 259.7 | 708.9 | 259.7 |
6 | 1×95 | 16.5 | 1018.6 | 378.4 | 958.2 | 349.1 | 958.2 | 349.1 |
7 | 1×120 | 18.1 | 1226.1 | 464.4 | 1180.8 | 420.8 | 1180.8 | 420.8 |
8 | 1×150 | 20.2 | 1299.8 | 482.1 | 1464.8 | 522.1 | 1464.8 | 522.1 |
9 | 1×185 | 22.5 | 1996.4 | 720 | 1816.8 | 647 | 1816.8 | 647 |
10 | 1×240 | 25.6 | 2803.2 | 936.8 | 2375.5 | 848.1 | 2375.5 | 848.1 |
